Tragbare und multifunktionale Steuereinheit

VC500

Die VC500 Konsole ist das Herzstück Ihrer mobilen Kanalinspektion: kompakt, robust und intuitiv zu bedienen.

• Zwei präzise Joysticks ermöglichen die Steuerung von Sattelschlepper und Kamera – inklusive Winkel- und Zoomfunktion.
• Touchscreen-Schieberegler bieten direkten Zugriff auf Funktionen wie Licht, Aufzug, Geschwindigkeit und mehr.
• Direkte Inspektionserfassung: Ergänzen Sie Ihre Aufnahmen durch visuelle Beobachtungen und dokumentieren Sie Schäden wie Risse oder Wurzeleinwuchs.
• Messfunktionen zur Ermittlung von Rohrdurchmessern und Schadensdimensionen.
• Berichterstellung in Echtzeit direkt über das Bedienfeld – exportieren Sie Daten bequem per USB oder über WinCan Web.

Fest eingebautes Bedienpult für das ROVION HD Inspektionssystem

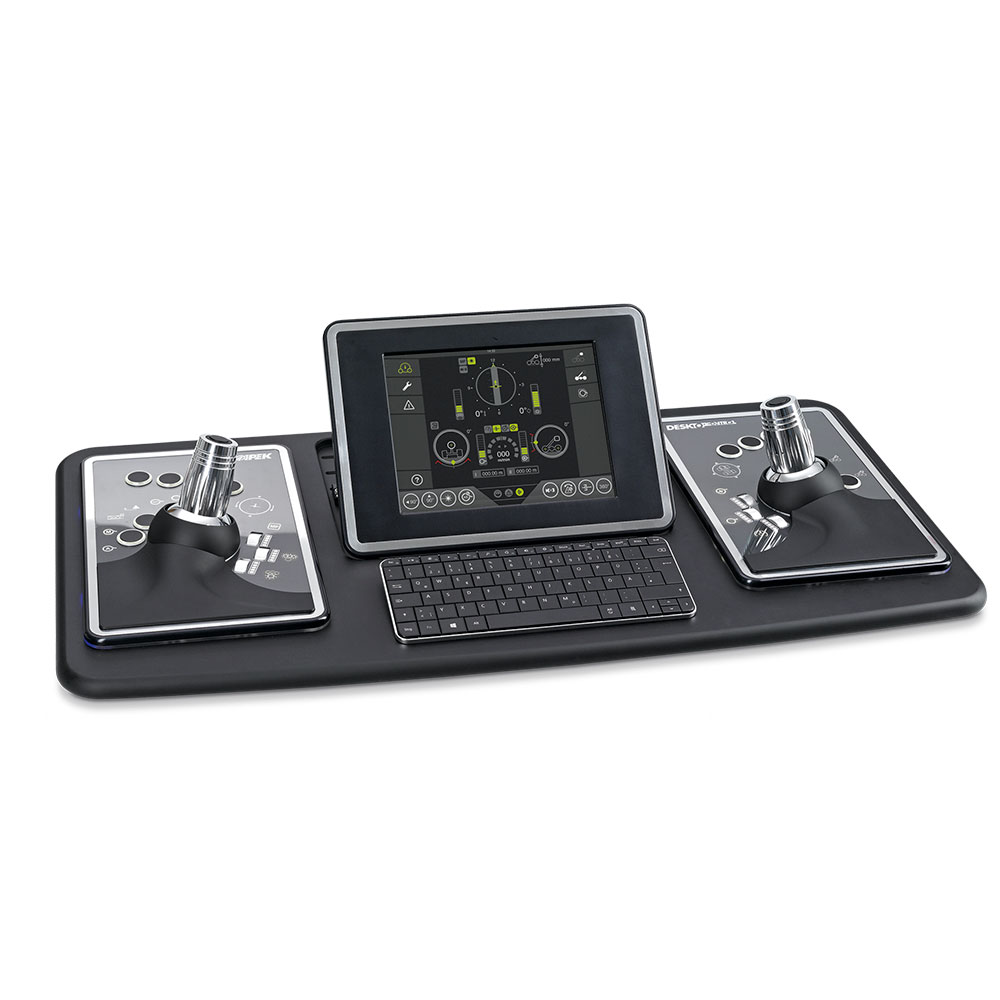

DCX5000 HD

Das DCX5000 HD ist ein leistungsstarkes, fest im Fahrzeug integriertes Bedienpult für das ROVION HD Inspektionssystem. Es kombiniert ergonomisches Design mit modernster Steuerungstechnik und bietet eine zentrale, durchdachte Bedienlösung für anspruchsvolle Inspektionsaufgaben.

Highlights:

• Fahrzeugfester Einbau mit Systemrahmen für eine saubere Integration aller Systemkomponenten
• Multifunktionales Bedienkonzept mit zwei ergonomischen 3-Achsen-Joysticks inkl. Druckknopf für präzise Kamera- und Fahrwagensteuerung – frei positionierbar für ermüdungsfreies Arbeiten
• Touch-Display alsSystemmonitor zur komfortablen Überwachung und Steuerung der gesamten Anlage
• Definierte Funktionstasten für zentrale Systembefehle sowie 8 frei belegbare Tasten für individuelle Anpassungen
• Steuereinheiten CCU1 und CCU1 HD Extension mit sämtlichen erforderlichen Schnittstellen – platzsparend im 19-Zoll-Einschubformat

Hinweis: Entwickelt speziell für den Betrieb mit ROVION HD Inspektionssystemen.

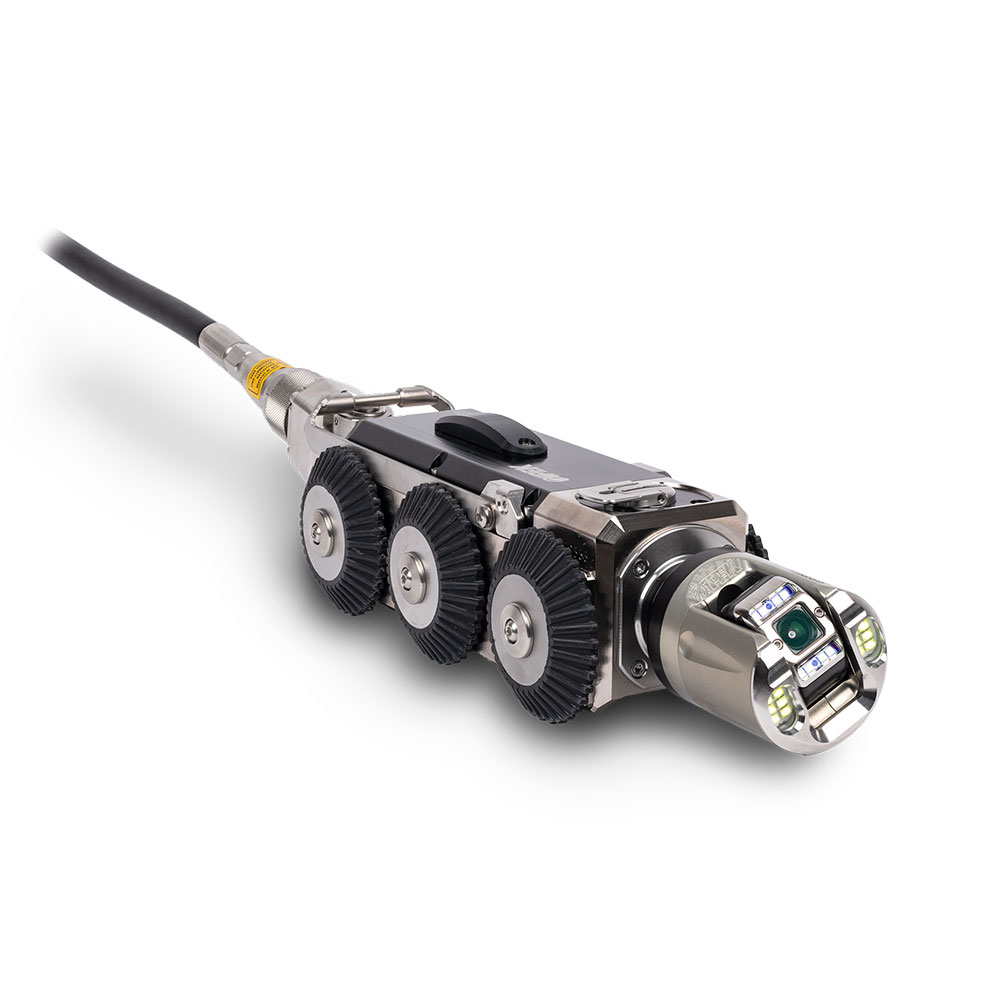

ROVION^® RX95 HD

Der RX95 HD ist ein leistungsstarker, lenkbarer Fahrwagen mit 6-Rad-Antrieb – konzipiert für den Einsatz in Rohrleitungen von DN100 bis DN200. Ausgestattet mit modernster Sensortechnik und HD-Kompatibilität bietet er maximale Flexibilität und Präzision für professionelle Inspektionen.

Technische Merkmale:

• 6-Rad-Antrieb (lenkbar) für optimale Traktion und Manövrierfähigkeit
• QCD-Kameraverschluss für schnellen, werkzeuglosen Kameratausch
• Vertikal & horizontal bewegliches Knickschutzgelenk für hohe Beweglichkeit im Leitungsverlauf
• Wasserdicht nach IP68, für den zuverlässigen Einsatz unter härtesten Bedingungen
• Gewicht: ca. 4 kg – kompakt & tragbar

Integrierte Sensorik:

• Kippsensor
• Neigesensor
• Drucksensor
• Ortungssonde (512 / 640 Hz) – zur exakten Positionsbestimmung

Kompatibilität:

• Kameras: RAC50 HD, PTC50 HD, RCX90 HD
• Radsätze: Alle mit 6 mm Achsendurchmesser
• Variante 00: Mit Standard-Ablassvorrichtung (für einfache Handhabung und schnelles Einsetzen)

Hinweis: Ausführung mit „Standard“-Ablassvorrichtung für den universellen Einsatz.

DN150 bis DN300

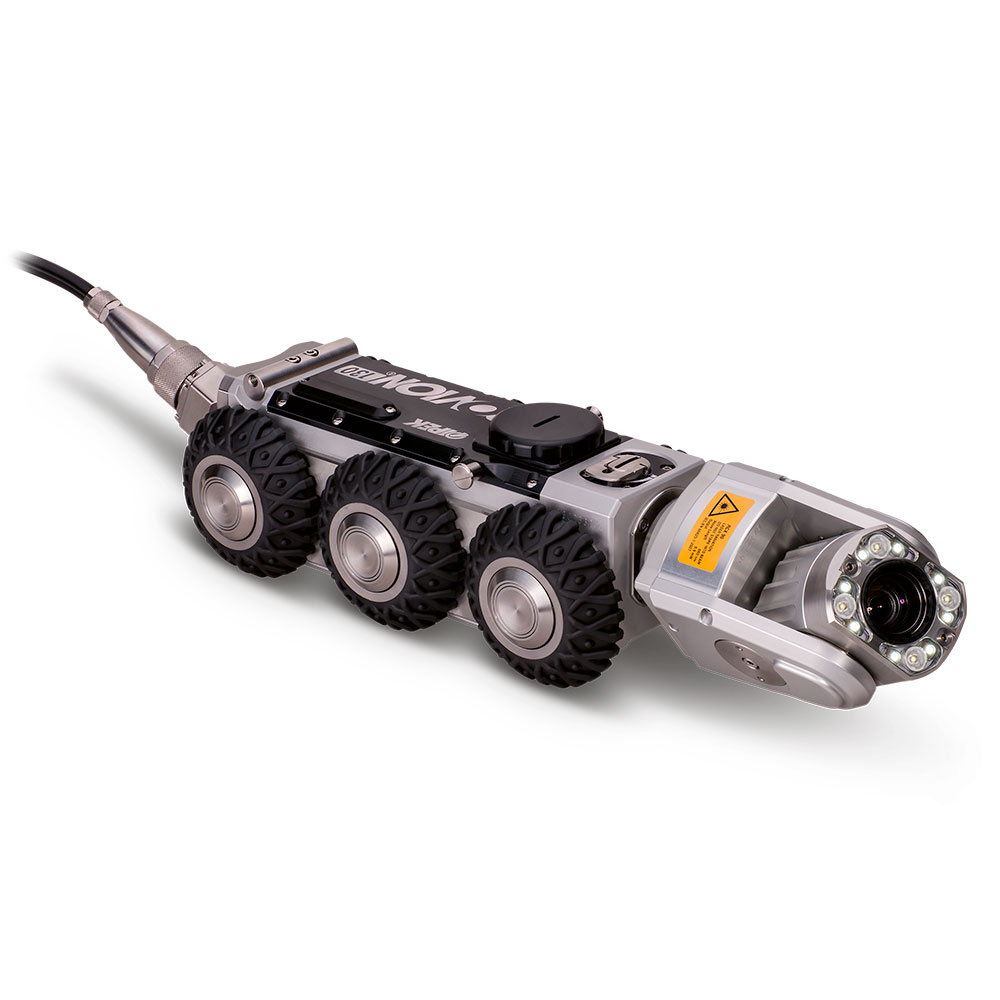

Fahrwagen RX130 HD

Der RX130 HD ist ein lenkbarer 6-Rad-Fahrwagen mit QCD-Rädern sowie QCD-Kamera- und Zusatzlichtverschluss, der speziell für Rohrleitungen ab DN150 bis DN300 (erweiterbar) konzipiert wurde. Er bietet hohe Präzision und Flexibilität für professionelle Inspektionen.

Technische Merkmale:

• Anwendungsbereich: DN150 bis DN300 (mit Erweiterungsmöglichkeiten)
• Antrieb: 6-Rad-Antrieb, lenkbar für präzise Manövrierbarkeit
• QCD-Verschlüsse: Werkzeugloser, schneller Wechsel von Kamera und Zusatzlicht
• Sensorik integriert:
• Kipp- und Neigesensor
• Innendruck- und Innentemperatursensor
• Multifrequenz-Ortungsspule (512 Hz, 640 Hz, 33 kHz)
• Rückfahrkamera für sichere Navigation
• Elektronisch schaltbare Kupplung für optimale Kraftübertragung
• Schutzart: IP68 – wasserdicht und staubgeschützt
• Abmessungen (BxHxL): ca. 110 x 90 x 310 mm
• Gewicht: ca. 6 kg (ohne Räder)

Kompatibilität:

• Ausschließlich kompatibel mit dem ROVION HD Inspektionssystem
• Passend zu QCD Achsadapter d12 und den dafür geeigneten QCD Rädern

DN150 bis DN600

Fahrwagen RX130L HD

Der RX130L HD ist ein hochwertiger, lenkbarer 6-Rad-Fahrwagen mit QCD-Rädern sowie QCD-Kamera- und Zusatzlichtverschluss. Entwickelt für den Einsatz in Rohrleitungen ab DN150 bis DN600 (erweiterbar), bietet er höchste Präzision und Vielseitigkeit bei der Inspektion.

Technische Merkmale:

• Anwendungsbereich: DN150 bis DN600 (mit Erweiterungsmöglichkeiten)
• Antrieb: 6-Rad-Antrieb, lenkbar für präzise Manövrierbarkeit
• QCD-Verschlüsse: Schneller, werkzeugloser Wechsel von Kamera und Zusatzlicht
• Integrierte Sensorik:
• Heber zur einfachen Handhabung
• Kipp- und Neigesensor
• Innendruck- und Innentemperatursensor
• Multifrequenz-Ortungsspule (512 Hz, 640 Hz, 33 kHz)
• Rückfahrkamera für sichere Navigation
• Elektronisch schaltbare Kupplung zur optimalen Kraftübertragung
• Schutzart: IP68 – wasser- und staubdicht
• Abmessungen (BxHxL): ca. 126 x 117 x 384 mm
• Gewicht: ca. 8 kg (ohne Räder)

Kompatibilität:

• Ausschließlich kompatibel mit dem ROVION HD Inspektionssystem
• Passend zu QCD Achsadapter d12 und den dafür geeigneten QCD Rädern

DN400 bis DN1300

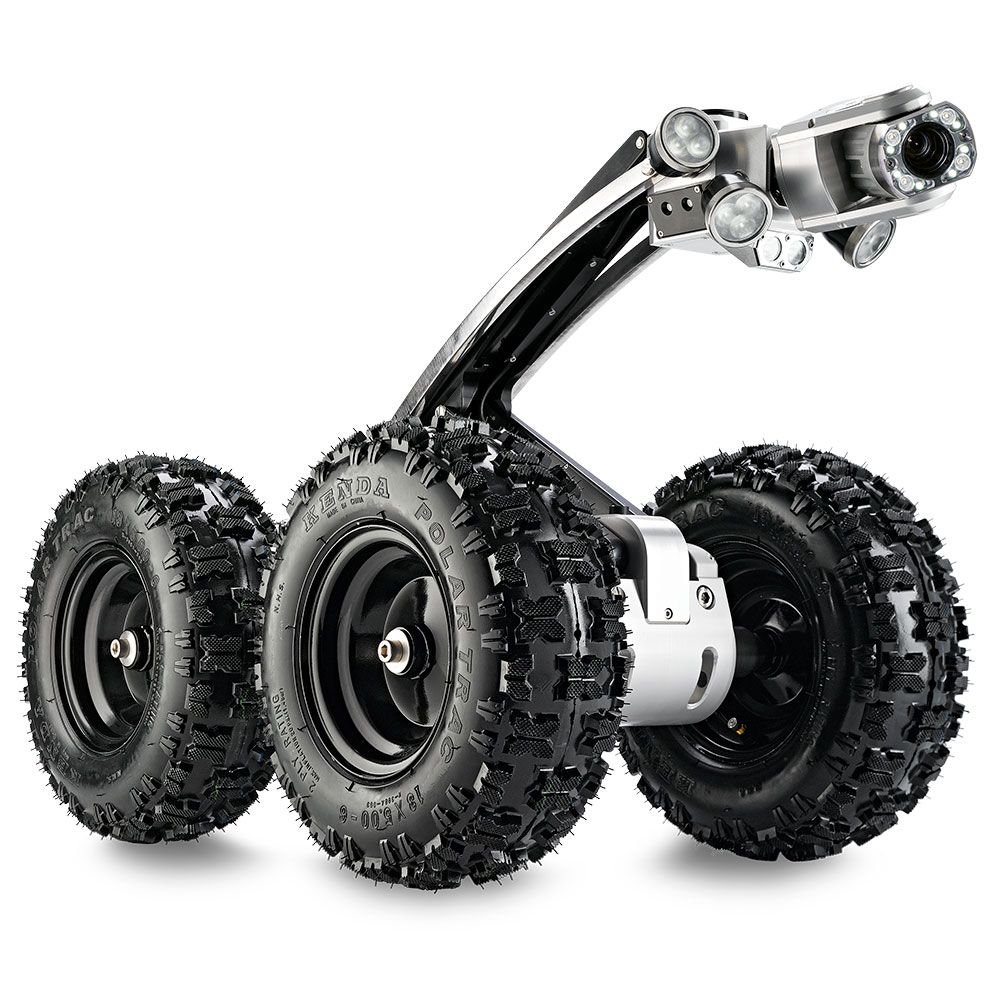

ROVION^® RX400 HD

Der RX400 HD ist ein leistungsstarker, lenkbarer 4-Rad-Fahrwagen mit QCD-Kamera- und Zusatzlichtverschluss. Konzipiert für den anspruchsvollen Einsatz in großen Rohrleitungen von DN400 bis DN1300 (erweiterbar), bietet er hohe Flexibilität und Zuverlässigkeit

Technische Merkmale:

• Anwendungsbereich: DN400 bis DN1300 (erweiterbar)
• Antrieb: 4-Rad-Antrieb, lenkbar für optimale Steuerung
• Gewicht: ca. 32 kg
• Schutzart: IP68 – wasserdicht und staubgeschützt
• QCD-Verschluss: Schneller und werkzeugloser Wechsel von Kamera und Zusatzlicht

Integrierte Sensorik und Ausstattung:

• Kippsensor und Neigesensor
• Innendrucksensor
• Ortungssonde (512/640 Hz)
• Rückfahrkamera für sicheres Manövrieren
• Elektronisch regelbare Kupplung
• 2-Gang-Getriebe (elektrisch schaltbar) für variable Fahrgeschwindigkeiten
• Zentrierungs-Sensor für optimale Positionierung im Rohr
• Automatischer Heber für einfache Handhabung
• Beleuchtung:

Kompatibilität:

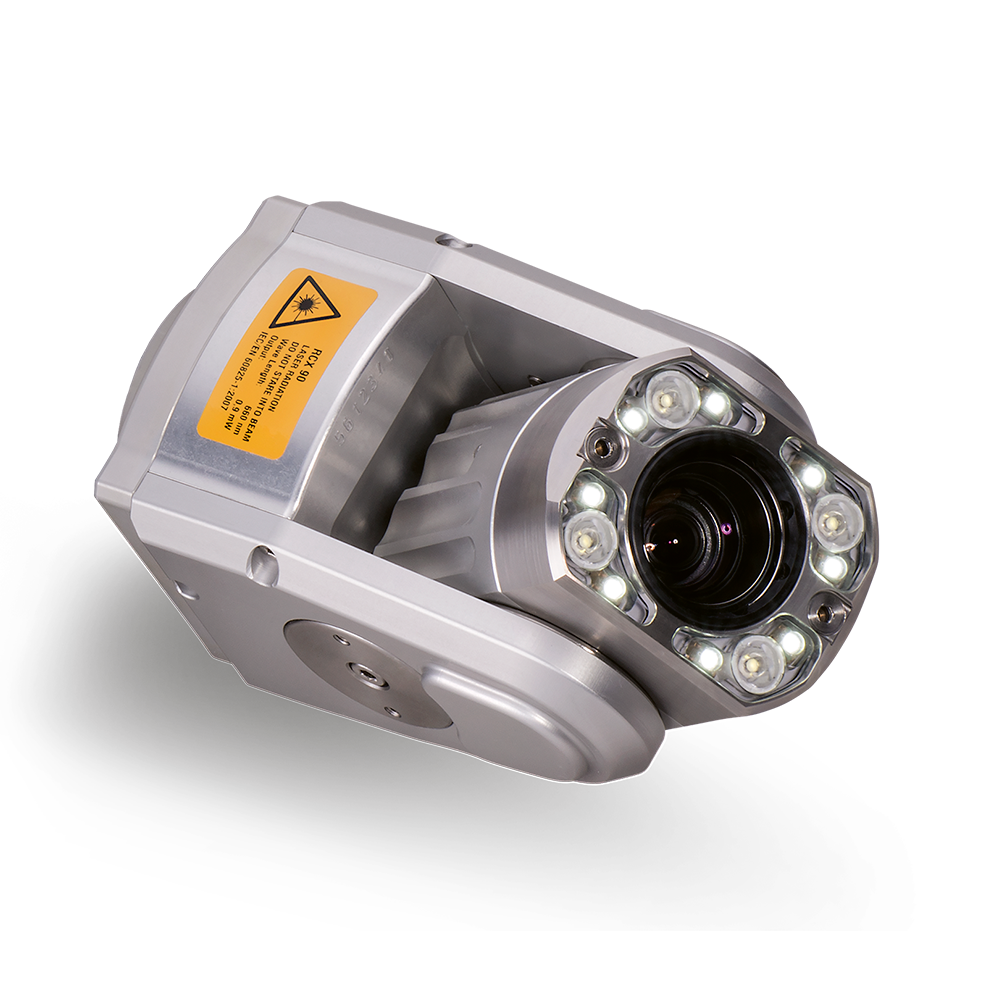

• Kameras: RCX90 HD
• Radsätze: Alle mit 20 mm Achsendurchmesser

Manuelle Kabeltrommel

RMX200 HD

Die RMX200 HD ist eine handbetriebene Kabeltrommel mit 200 m Kamerakabel, die sich ideal für den mobilen Einsatz eignet. Mit nur 29 kg (inkl. Kabel) ist sie leicht transportierbar und gleichzeitig robust und funktional.

Technische Details:

• Kabellänge: 200 m
• Gewicht: ca. 29 kg (inkl. Kabel)
• Abmessungen (BxHxT): 315 x 495 x 680 mm
• Hohe Standfestigkeit für sicheren Betrieb auch unter anspruchsvollen Bedingungen
• Handkurbel: Seitenwechselbar für ergonomisches Arbeiten
• Wickelhilfe mit Umlenkrolle für gleichmäßiges und einfaches Aufwickeln des Kabels
• Präzise Längenmessung über Meterzählerrad
• Stromversorgung: 115 bis 230 V
• Elektronikbox abnehmbar für flexible Einsätze
• Anschluss: Kompatibel mit Visioncontrol VC500
• Kompatibilität: Passend für alle ROVION HD-Fahrwägen

Automatische Kabeltrommel

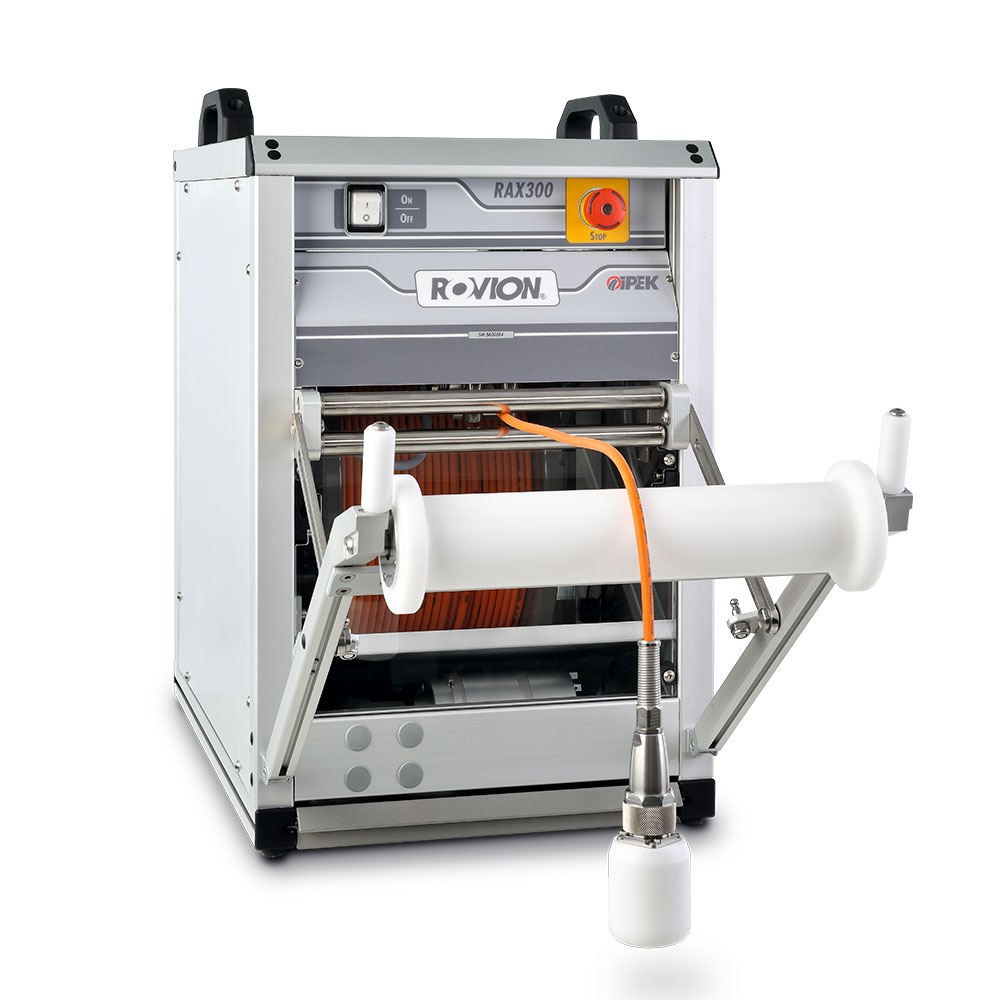

RAX300 HD

Die RAX300 HD ist eine robuste, automatische Kabeltrommel mit 300 m Kamerakabel und Umlenkrolle, speziell konzipiert für den stationären Einbau im Fahrzeug oder den eingeschränkten portablen Einsatz. Sie garantiert eine zuverlässige Kabelführung und optimale Bedienung im Inspektionsalltag.

Technische Details:

• Kabel: 300 m Kamerakabel
• Stromversorgung: 115 bis 230 VAC
• Schutzart: Spritzwassergeschützt nach IP44
• Konstruktion: Stabiler Aluminiumrahmen mit Kabelzwangsführung und Tropfblech
• Bedienelemente:
• Meterzähler zur präzisen Kabellängenkontrolle
• Not-Aus-Taster für maximale Sicherheit
• Umlenkrolle für reibungslosen Kabelverlauf
• Anschlüsse:
• 1x Video OUT
• 1x Anschluss für VC500 HD oder DCX5000 HD (CCU1)
• Funkfernbedienung zur komfortablen Steuerung
• Dimensionen (BxHxT): 368 x 575 x 625 mm
• Gewicht: ca. 56 kg (inkl. 300 m Kabel)

Hinweis: Kompatibel ausschließlich mit dem ROVION HD Inspektionssystem.

Automatische Kabeltrommel

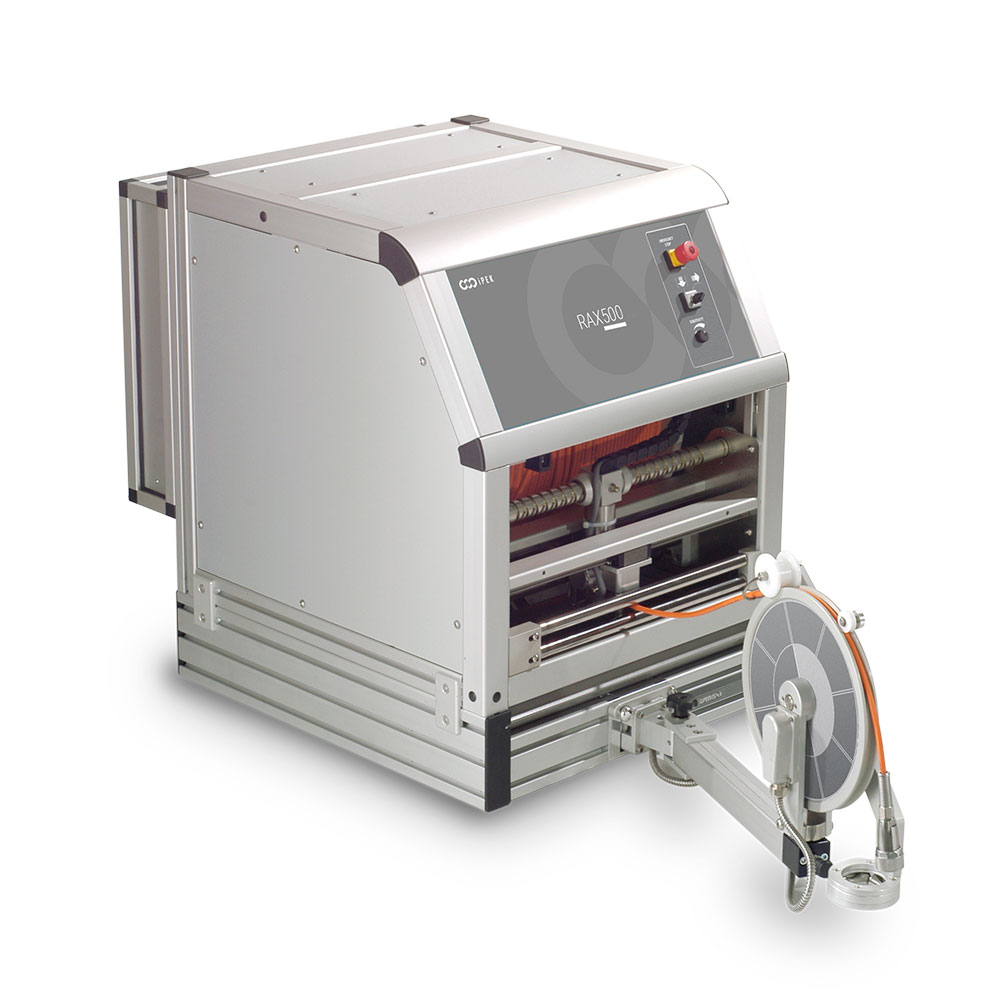

RAX500 HD

Die RAX500 HD ist eine leistungsstarke, stationär im Fahrzeug integrierte automatische Kabeltrommel mit 500 m Kamerakabel. Entwickelt für anspruchsvolle Inspektionsaufgaben, bietet sie optimale Kabelführung, Steuerung und Sicherheit.

Technische Details:

• Kabellänge: 500 m
• Abmessungen (BxHxT): 520 x 674 x 680 mm
• Gewicht: ca. 111 kg (inkl. Kabel)
• Schutzart: Spritzwassergeschützt nach IP44
• Stromversorgung: 115 – 230 V, Versorgung über CCU II Steuereinheit

Ausstattung und Funktionen:

• Stabiler Aluminiumrahmen
• Kabelzwangsführung für präzisen Kabelverlauf
• Meterzähler zur genauen Kabellängenmessung
• Umlenkrolle für reibungslosen Kabelbetrieb
• Funkfernbedienung zur komfortablen Steuerung
• Automatische Bremse für sichere Handhabung
• Integriertes Programm zur vertikalen Inspektion (Brunnenprogramm)
