AGILIOS HD
Schiebekamera für die Anwendungen in Rohren von DN50 bis DN300

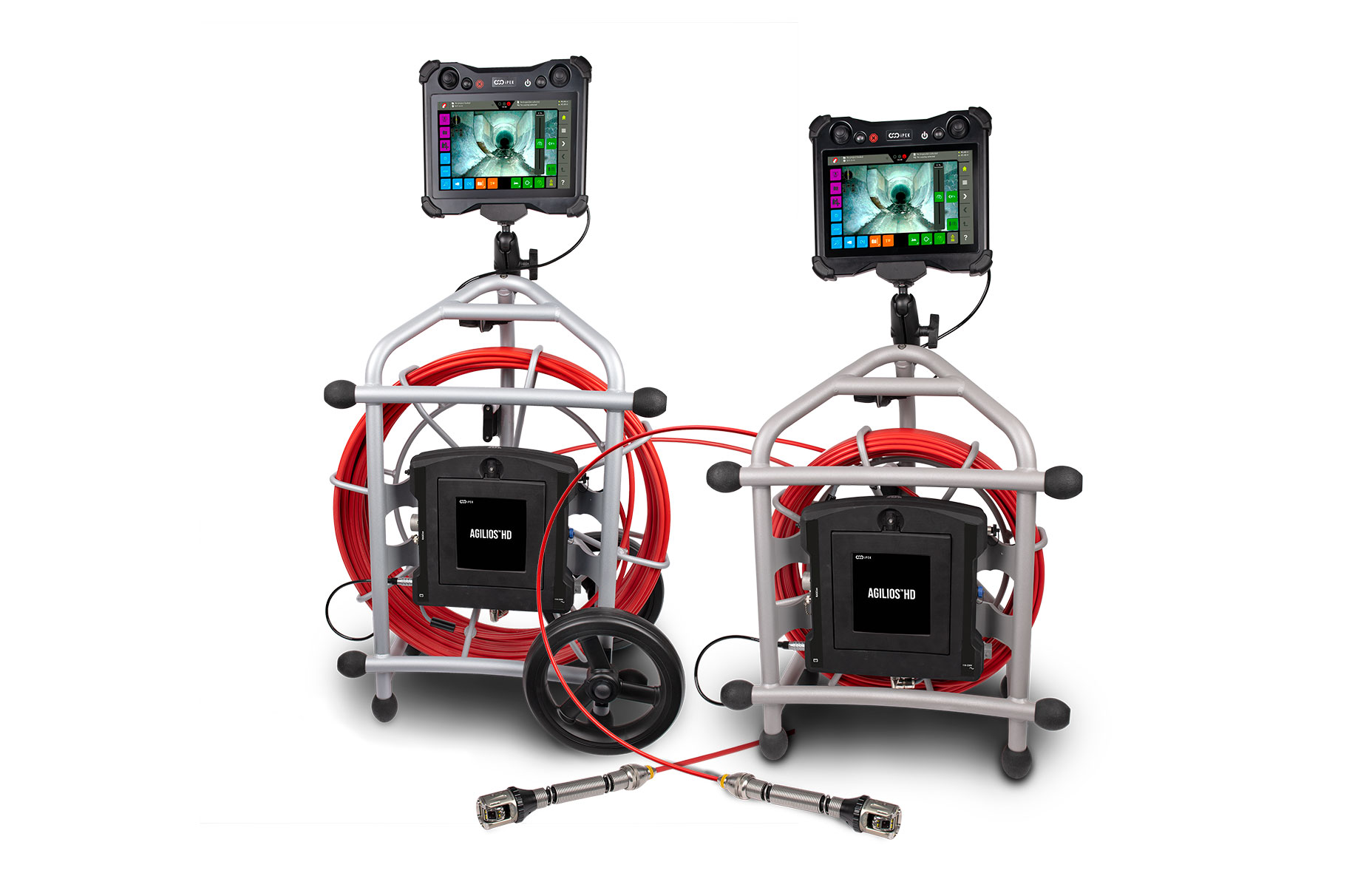

AGILIOS HD Schubkamera
Komponenten von AGILIOS HD

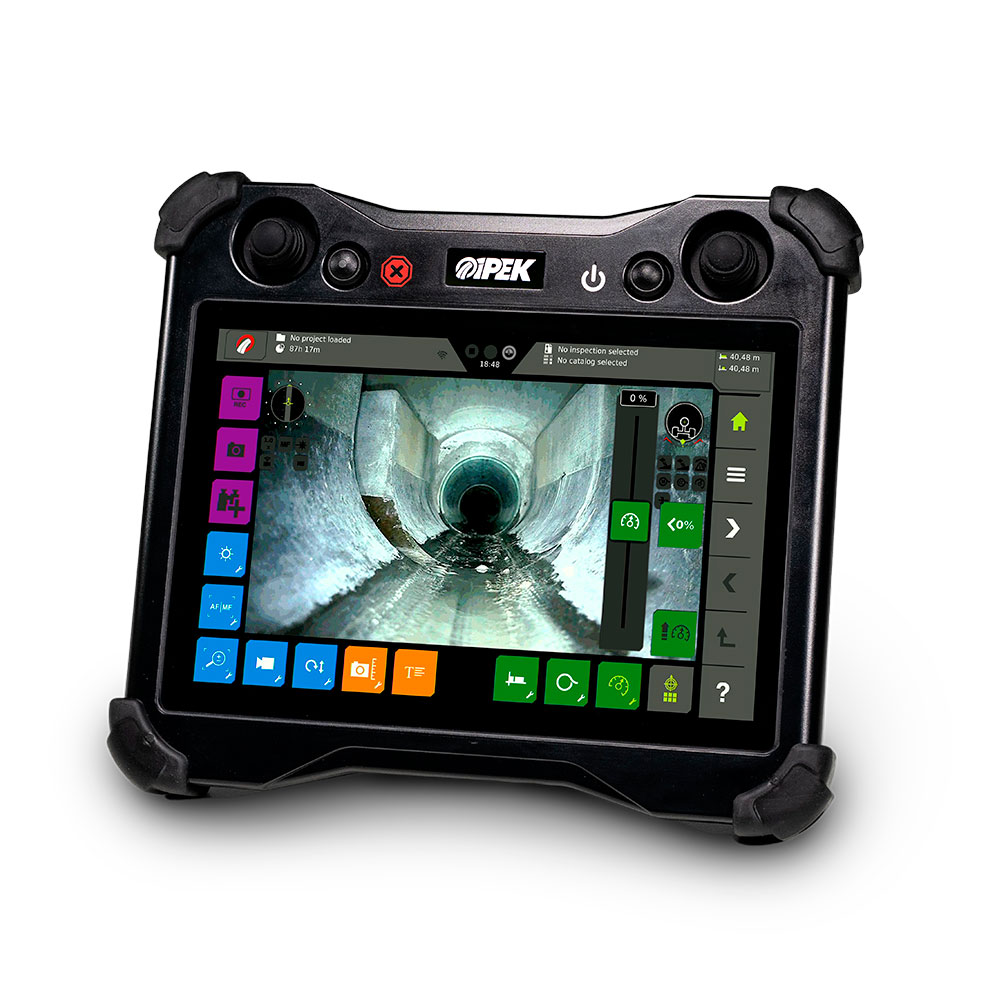

Eine tragbare und multifunktionale Konsole
VC500 HD
Die VISIONREPORT II Software ist das Herzstück der Steuerung des AGILIOS HDD-Systems und bietet eine intuitive, präzise und leistungsstarke Bedienoberfläche für anspruchsvolle Rohrinspektionen.
Bedienelemente & Steuerung:
- Zwei Joysticks:
- Einer zur präzisen Steuerung der Kamerarolle
- Einer für Kameraausrichtung, Winkelverstellung und Zoomfunktion
- Zur einfachen Steuerung von Lichtintensität und weiteren
- Kamerafunktionen
Funktionen & Berichterstellung:
- Ergänzen Sie Ihre Inspektion durch manuelle Beobachtungen
- Führen Sie Messungen durch (z. B. Rohrdurchmesser, Risslänge, Wurzeleinwuchs)
- Erstellen Sie Inspektionsberichte direkt am Bedienfeld
- Exportieren Sie Daten bequem über USB-Schnittstelle oder WinCan Web
Ihre Vorteile:
- Intuitive Steuerung aller Funktionen über eine zentrale Einheit
- Effiziente Dokumentation und Weiterverarbeitung der Inspektionsdaten
- Perfekte Integration in bestehende Workflows mit WinCan

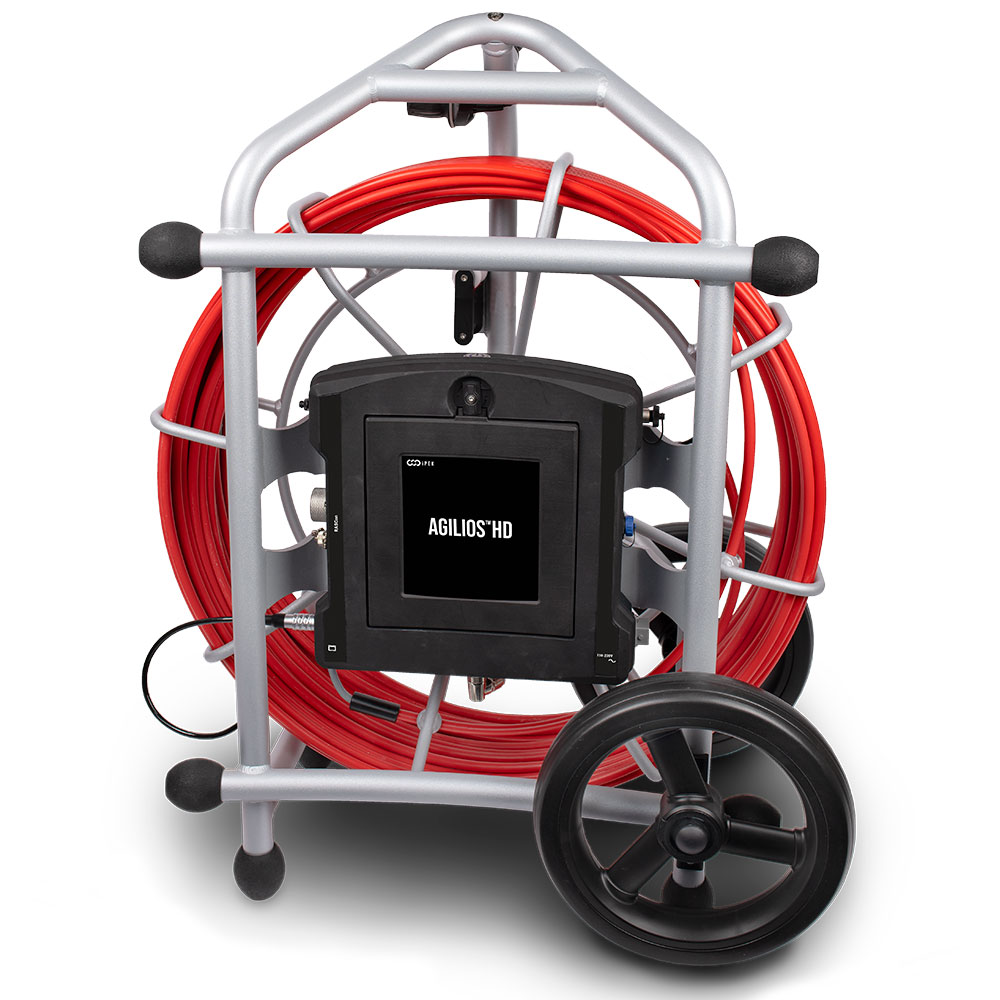

100 m Schubstangen-Kabeltrommel
XR100
Die kompakte und stabile Kabelrolle mit integriertem Meterzähler wurde für den flexiblen Einsatz bei Rohrinspektionen entwickelt. Dank Aluminiumrahmen, Akkubetrieb und Netzanschluss eignet sie sich sowohl für den mobilen als auch stationären Einsatz.
Technische Highlights:
- Kabellänge: 100 m (Ø 11 mm Stangenkabel)
- Rahmen: Leichtes und robustes Design mit Aluminiumkonstruktion
- Integrierter Meterzähler zur präzisen Tiefenanzeige
- Stromversorgung: o Betrieb mit Netzstrom (AC IN). o Inklusive 2 Akkus für flexiblen Einsatz. o WLAN-Modul integriert für kabellose Verbindung.
Schutz & Mobilität:
- Schutzklasse: IP54 – für den Einsatz bei widrigen Bedingungen geeignet
- Maße (B × H × T): ca. 645 × 856 × 474 mm
- Gewicht: ca. 26 kg (inkl. 100 m Kabel)
Ihre Vorteile:
- Flexibler Einsatz durch Akkubetrieb und Netzanschluss
- Robuste Bauweise für den Baustellenalltag
- Exakte Kabellängenanzeige durch internen Zähler
- Integriertes WLAN für moderne Datenübertragung
60 m Schubstangen-Kabeltrommel
XR60
Leichtes und langlebiges System mit Aluminiumrahmen
Das Gerät überzeugt durch ein robustes, aber leichtes Design mit einem stabilen Aluminiumrahmen.
Ausstattung & Funktionen
- Integrierter Meterzähler für präzise Längenmessung
- Betrieb wahlweise über Akku oder Netzstrom
- Stromversorgung:
o 2x Akku
o 1x WLAN-Modul
o 1x AC IN (externe Stromversorgung)
- Schutzklasse: IP54
- Abmessungen (B x H x T): ca. 578 x 706 x 323 mm
- Gewicht: ca. 17 kg (inklusive 60 m Kabel)
- Kabeltyp: Ø 9 mm Stangenkabel

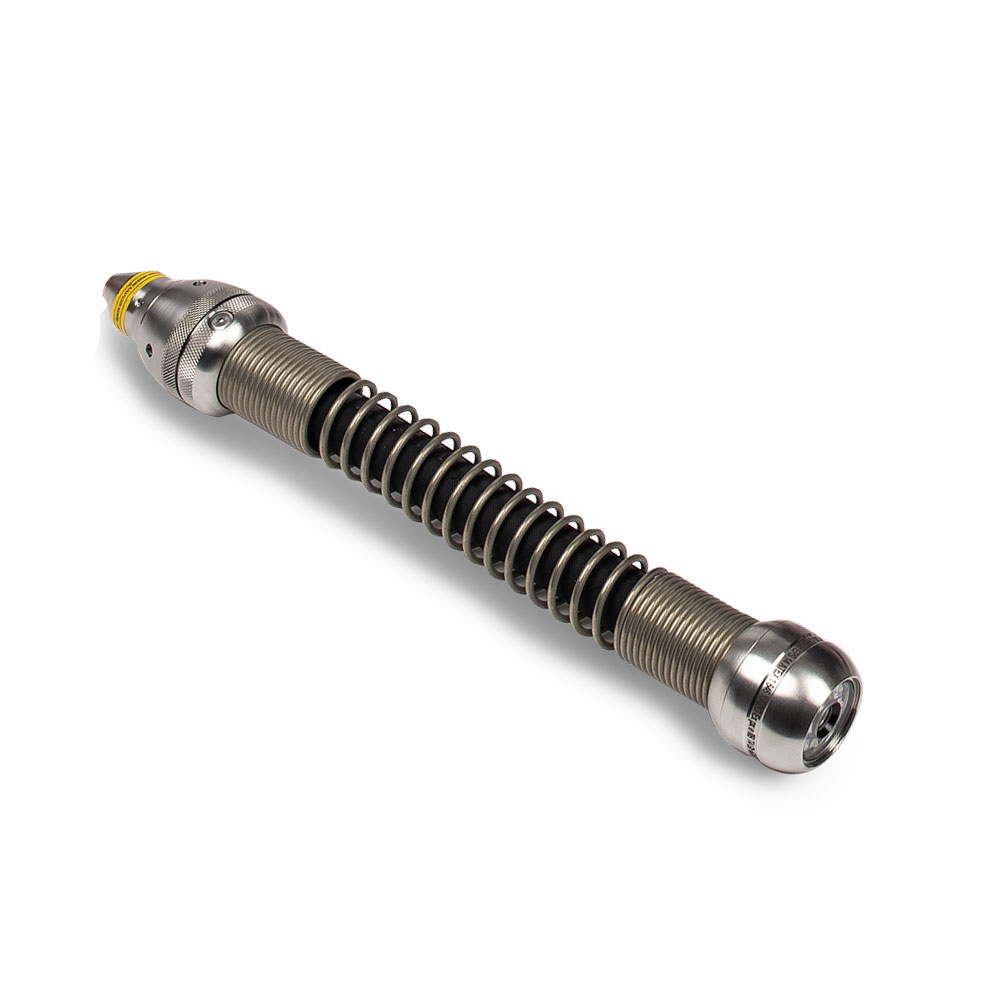

Axialkamera (selbstnivellierend)
AC40 HD
Axialkamera mit vertikalem Bild und Full HD-Auflösung
Cámara axial con imagen vertical y resolución Full HD. Kompakte und leistungsstarke Inspektionskamera im robusten Edelstahlgehäuse. Die Kamera bietet ein vertikal ausgerichtetes Bild in brillanter Full HD-Qualität und ist ideal für präzise Untersuchungen in Rohrleitungen und Schächten geeignet.
Technische Highlights:
- Auflösung: Full HD mit vertikalem Bild
- Gehäuse: Robustes Edelstahlgehäuse, wasserdicht bis 1 bar
- Drucksensor: Integriert zur kontinuierlichen Überwachung
- Fernsender: Eingebauter Multifrequenz-Sender (512 Hz / 640 Hz / 33 kHz) zur exakten Ortung
- Beleuchtung: Leuchtring mit 5 fokussierten Hochleistungs-LEDs für optimale Ausleuchtung
Lieferumfang:
- Kameraeinheit
- Schlagfester Koffer
- Werkzeugset
- 2 Zentrierungen für unterschiedliche Rohrdurchmesser
Abmessungen: Ø 40 mm × 250 mm
Gewicht: 0,65 kg
HD - Schwenkkamera
PTP50 HD
Schwenkkopfkamera mit Full HD-Auflösung und integriertem Laser
Beleuchten Sie Ihre Herausforderungen – drehen, schwenken und inspizieren ohne Unterbrechung.
Diese hochpräzise Schwenkkopfkamera ermöglicht detailreiche Inspektionen in Rohren von DN60 bis DN300 – mit unendlichem Drehbereich, integriertem Lasermodul und leistungsstarker LED-Ausleuchtung.
Technische Highlights:
- Auflösung: Full HD
- Drehbereich: 360° endlos (unendlich)
- Schwenkbereich: von -90° bis +122°
- Laser: Integrierter Laser zur Riss- und Durchmessermessung
- Ortung: Integrierter Multifrequenz-Fernsender (512 Hz, 640 Hz, 33 kHz)
- Beleuchtung: Optimale Ausleuchtung durch fokussierte Hochleistungs-LEDs
Anwendungsbereich: Rohrdurchmesser von DN60 bis DN300
Abmessungen: Ø 49 mm × 280 mm (inkl. Federverbinder)
